ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2184575
УСТРОЙСТВО ДЛЯ ЛЕЧЕНИЯ ЖИВЫХ ОРГАНИЗМОВ С ПОМОЩЬЮ ИЗЛУЧЕНИЯ МИНЕРАЛОВ
Имя изобретателя: Панов Александр Федорович
Имя патентообладателя: Панов Александр Федорович
Адрес для переписки: 125212, Москва, Головинское ш., 4, кв.47, В.А.Шаркову (для Панова А.Ф.)
Дата начала действия патента: 2000.08.24
Изобретение относится к медицинской технике и может быть использовано для профилактики и лечения живых организмов с помощью излучения минералов. Устройство включает корпус, внутри которого размещено параболическое зеркало, в фокусе которого установлен минерал, восемь генераторов монохроматического излучения - лазеров, работающих в импульсном режиме и для направленного воздействия на минерал, размещенных по окружности на поверхности корпуса и закрепленных в его отверстиях так, что ось излучения каждого из них по отношению к оси излучения соседнего лазера находится под углом 45o. Лазеры помещены в металлические усеченные конуса, их малые основания касаются стенок корпуса. Минерал закреплен в патроне, который при помощи привода соединен с электродвигателем, к патрону со стороны минерала прилегает малое параболическое зеркало, а на внешней поверхности корпуса размещен блок электронного управления скоростью вращения электродвигателя, питанием и автоматическим переключением лазеров. При этом торцевая часть корпуса, граничащая с выпуклой частью параболического зеркала, и усеченные конуса заполнены композитным наполнителем, соединенным связующей массой, причем композитный наполнитель предварительно обработан электромагнитным излучением в диапазоне длин волн от 1 до 5 мм, промодулированным сигналами инфразвуковых и звуковых частот от 1 до 60 Гц. В качестве минерала используют кристаллические, поликристаллические, жидкокристаллические и аморфные кристаллы естественного и искусственного происхождения, например алмаз, изумруд, рубин, сапфир, халцедон, малахит или жемчуг. Техническим результатом является повышение эффективности лечения за счет расширения спектра электромагнитных волн воздействующего сигнала.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к медицинской технике и может быть использовано для профилактики и лечения живых организмов с помощью излучения минералов.
Известно устройство, использующее излучение кристаллов флюрита, кальцита, каменной соли и др. - патент Германии 662786.
Устройство состоит из кристаллов, помещенных в катушку, образующую часть вторичного колебательного контура, соединенного через гнезда с генератором.
Катушка с кристаллами расположена в фокусе параболического зеркала, на корпусе которого закреплены кольцевые отражатели, предназначенные для дополнительной фокусировки лучей.
Зеркало закреплено в корпусе излучателя, в котором находится насадка усиления излучений и другая трубчатая насадка с приводом от электродвигателя.
В корпусе другого излучателя расположен вращающийся барабан, на гранях которого расположены отражающие пластины кристаллов. Барабан фиксирующий в требуемом положении и способен вращаться от привода электродвигателя.
Сфокусированный луч попадает под углом 45oна выборочно вносимые пластины различных кристаллов.
Генерируемая устройством частота лежит в диапазоне длинноволнового ИК-излучения (от 10 до 300 мкм).
Недостатком прототипа является недостаточно широкий спектр электромагнитных волн.
Техническим результатом является повышение эффективности лечения за счет расширения спектра электромагнитных волн воздействующего сигнала.
Это достигается тем, что в устройство для лечения живых организмов с помощью излучения минералов, включающее большое параболическое зеркало, в фокусе которого размещен минерал, согласно изобретению, введены корпус, внутри которого размещено параболическое зеркало с минералом, восемь генераторов монохроматического излучения - лазеров, работающих в импульсном режиме и для направленного воздействия на минерал, размещенных по окружности на поверхности корпуса и закрепленных в его отверстиях так, что ось излучения каждого из них по отношению к оси излучения соседнего лазера находится под углом 45o, лазеры помещены в металлические усеченные конуса, их малые основания касаются стенок корпуса, минерал закреплен в патроне, который при помощи привода соединен с электродвигателем, к патрону со стороны минерала прилегает малое параболическое зеркало, а на внешней поверхности корпуса размещен блок электронного управления скоростью вращения электродвигателя, питанием и автоматическим переключением лазеров, при этом торцевая часть корпуса, граничащая с выпуклой частью параболического зеркала, и усеченные конуса заполнены композитным наполнителем, соединенным связующей массой, причем композитный наполнитель предварительно обработан электромагнитным излучением в диапазоне длин волн от 1 до 5 мм, промодулированным сигналами инфразвуковых и звуковых частот от 1 до 60 Гц.
В качестве минерала используют кристаллические, поликристаллические, жидкокристаллические и аморфные кристаллы естественного и искусственного происхождения, например, алмаз, изумруд, рубин, сапфир, халцедон, малахит и жемчуг.
Электромагнитное излучение, которым обрабатывают композитный наполнитель, осуществляют генератором сигналов инфразвуковых и звуковых частот Г3-47 с частотой от 1 до 60 Гц, модулирующим электромагнитное излучение в диапазоне длин волн 1 - 5 мм.
В качестве композитных наполнителей используют металлические, керамические и органические порошки. Связующей массой является эпоксидная смола ЭД-20.
Большое параболическое зеркало выполнено из металла за счет вакуумного напыления нитрида титана.

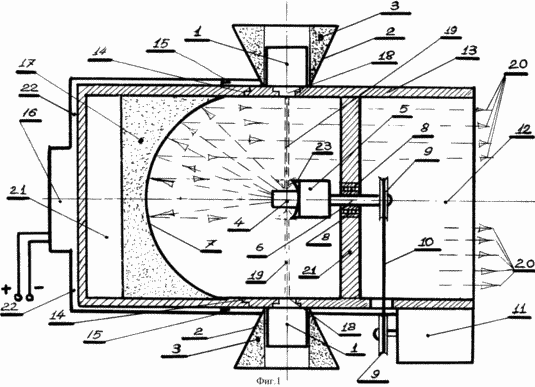

На фиг.1 приведен общий вид устройства в разрезе

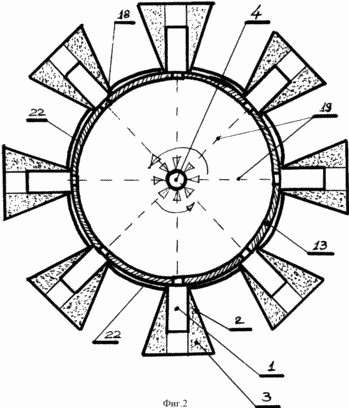

На фиг.2 - устройство в разрезе по А-А

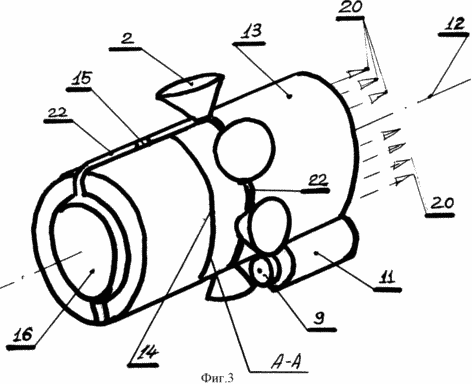

На фиг.3 - общий вид устройства
Устройство для лечения живых организмов с помощью излучения минералов состоит из восьми лазеров 1, размещенных в усеченных металлических конусах 2, заполненных композитным наполнителем 3, обработанным электромагнитным излучением, минерала 4 и патрона 5 для крепления минерала 4, расположенных на оси 6, большого параболического зеркала 7, малого параболического зеркала 23, двигателя для вращения мишени 11, ремня 10, передающего усилие от двигателя 11, блока 9 управления, подшипника 8, корпуса 13 устройства, выполненного с разъемом 14 для возможности размещения внутри него минерала 4, электропроводки 22 с электроразъемом 14, блока 16 электронного управления скоростью вращения мишени, питанием и автоматическим переключением лазеров 1. Корпус 13 выполнен с отверстиями 18 для крепления лазеров 1. Устройство снабжено и элементами 21 для крепления лазеров 1. Причем торцевая часть корпуса 13, граничащая с большим параболическим зеркалом 7, заполнена композитным наполнителем 17, обработанным электромагнитным излучением.
На фиг. 1 приведены и направление луча 19 лазера 1, оптическая ось 12, основной фронт 20 излучения.
Устройство работает следующим образом.
Минерал 4 закрепляют в патроне 5, который при помощи привода соединен с электродвигателем 11, обеспечивающим скорость вращения патрона до 2000 об/мин и более.
Включают лазеры 1, излучение которых в виде концентрированных пучков направлено на вращающий минерал 4.
Собственное излучение минерала 4 индуцируется лучами лазеров 1 и модулируется композитным наполнителем 3, обработанным электромагнитным излучением, находящимся в усеченных конусах, фокусируется малым параболическим зеркалом, поступает на большое параболическое зеркало 7 и отражается в противоположном направлении, многократно усиленное прилегающим к нему композитным наполнителем 17, обработанным электромагнитным излучением.
При помощи блока 16 электронного управления можно попеременно или последовательно включать и выключать лазеры, оси излучения которых находятся под углом 45o друг к другу.
Режим работы импульсных лазеров 1 и скорость вращения минерала 4 подбираются индивидуально для каждого минерала 4, что обеспечивает расширение спектра электромагнитных волн в требуемом диапазоне.
Таким образом, за счет излучения вращающегося минерала 4, индуцированного модулированным и лазерным излучением, образуется многократно усиленное индуцированное излучение с фронтом волны, находящимся в высокочастотном диапазоне СВЧ и КВЧ - области 107 - 1015 Гц, это позволяет оказывать стимулирующее действие на клетки живых организмов.
Ритмы функционирования структурных элементов живого вещества находятся в высокочастотном диапазоне 108 - 1015Гц. Резонансные частоты данного диапазона влияют на процессы синтеза АТФ, за счет изменения электрического статуса и перехода молекул в возбужденное состояние, а и за счет влияния на слабые атомно-молекулярные связи и конформационное изменение макромолекул.
ФОРМУЛА ИЗОБРЕТЕНИЯ
1. Устройство для лечения живых организмов с помощью излучения минералов, включающее большое параболическое зеркало, в фокусе которого размещен минерал, отличающееся тем, что в него введены корпус, внутри которого размещено параболическое зеркало с минералом, восемь генераторов монохроматического излучения - лазеров, работающих в импульсном режиме и для направленного воздействия на минерал, размещенных по окружности на поверхности корпуса и закрепленных в его отверстиях так, что ось излучения каждого из них по отношению к оси излучения соседнего лазера находится под углом 45o, лазеры помещены в металлические усеченные конуса, их малые основания касаются стенок корпуса, минерал закреплен в патроне, который при помощи привода соединен с электродвигателем, к патрону со стороны минерала прилегает малое параболическое зеркало, а на внешней поверхности корпуса размещен блок электронного управления скоростью вращения электродвигателя, питанием и автоматическим переключением лазеров, при этом торцевая часть корпуса, граничащая с выпуклой частью параболического зеркала, и усеченные конуса заполнены композитным наполнителем, соединенным связующей массой, причем композитный наполнитель предварительно обработан электромагнитным излучением в диапазоне длин волн от 1 до 5 мм, промодулированным сигналами инфразвуковых и звуковых частот от 1 до 60 Гц.
2. Устройство по п. 1, отличающееся тем, что в качестве минерала используют кристаллические, поликристаллические, жидкокристаллические и аморфные кристаллы естественного и искусственного происхождения.
3. Устройство по пп. 1 и 2, отличающееся тем, что используют минералы, такие, как алмаз, изумруд, рубин, сапфир, халцедон, малахит или жемчуг.
