ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2088066
УСТРОЙСТВО ДЛЯ ПРЕДПОСАДОЧНОЙ ОБРАБОТКИ КЛУБНЕЙ КАРТОФЕЛЯ
В ЭЛЕКТРОМАГНИТНОМ ПОЛЕ
Имя изобретателя: Вагин Юрий Павлович; Выдрин Игорь Петрович; Тюльпин Юрий Агеевич; Фролова Татьяна Николаевна; Чешуин Анатолий Леонидович
Имя патентообладателя: Вагин Юрий Павлович; Выдрин Игорь Петрович; Тюльпин Юрий Агеевич; Фролова Татьяна Николаевна; Чешуин Анатолий Леонидович
Адрес для переписки:
Дата начала действия патента: 1995.05.12
Использование: сельское хозяйство в области семеноводства и может быть применено для предпосадочной обработки клубней картофеля в электромагнитном поле.Устройство имеет загрузочную емкость 1, установленную над подающим транспортером 2 с натяжным механизмом 3. При этом под приводным валом транспортера расположен приемный бункер 4, а грузонесущая лента транспортера 2 размещена в полости статора трехфазного электродвигателя 5, являющегося источником создания электромагнитного вращающегося поля. На внешней поверхности корпуса электродвигателя 5 установлена диэлектрическая П-образная пластина 6 с закрепленными на ней положительным 7 и отрицательным 8 гибкими обрезиненными электродами. Подающий транспортер 2 связан клиномеренной передачей с выходным валом электропривода 9. В данном устройстве посадочный материал подвергается одновременному воздействию поля постоянного тока и вращающегося электромагнитного поля, что оказывает стимулирующее действие на процессы прорастания клубней, рост и развитие растений, что в конечном итоге влияет на увеличение урожайности выращиваемых растений. Использование данного устройства обеспечивает повышение качества обработки посадочного материала и устранение травмирования обрабатываемых клубней.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к сельскому хозяйству, к области семеноводства, и может быть использовано для предпосадочной обработки клубней картофеля в электромагнитном поле.
Известно устройство для предпосадочной обработки клубней, предусматривающее воздействие на клубни различного рода полей (электромагнитных, электрических, магнитных), содержащее загрузочную емкость, транспортер и электрод (SV, авт. св. N 656571, кл. A 01 C 1/00, 1978).
Недостатком данного устройства является его низкая эффективность и сложность конструкции, т. к. транспортерная лента, применяемая в машине, выполнена на неметаллической основе с нанесением на ее поверхность слоя металла.
Наиболее близким техническим решением к данному является устройстводля предпосадочной обработки клубней картофеля в электрическом поле, содержащее загрузочную емкость, приемный бункер и транспортер, над которым расположены электроды, создающие электрическое поле постоянного тока (SV, авт. св. N 1134127, кл. A 01 C 1/00, 1985).
Недостатки данной машины заключаются в возможности травмирования в ней обрабатываемых клубней в результате накалывания их на игольчатый электрод и низкой эффективностью обработки посадочного материала.
Цель изобретения является повышение качества обработки посадочного материала и устранение травмирования обрабатываемых клубней.
Цель достигается тем, что в устройстве для предпосадочной обработки клубней картофеля в электромагнитном поле, содержащем загрузочную емкость, приемный бункер, транспортер и систему физического воздействия, включающую разнополярные электроды для создания электрического поля, установленные над грузонесущей лентой подающего транспортера, система воздействия снабжена источником вращающегося электромагнитного поля, в качестве которого использован статор трехфазного электродвигателя, на внешней поверхности корпуса которого установлена П-образная диэлектрическая пластина, при этом рабочий участок грузонесущей ленты подающего транспортера размещен в полости статора трехфазного электродвигателя, а разнополярные электроды для создания электрического поля закреплены на вертикальных ветвях П-образной диэлектрической пластины, расположенных перпендикулярно поверхности грузонесущей ленты подающего транспортера, соответственно, над входным и выходным, по ходу движения последней, отверстиями корпуса статора трехфазного электродвигателя, причем отрицательный электрод размещен над входным отверстием последнего, а положительный над выходным отверстием, при этом разнополярные электроды установлены с возможностью контактирования с обрабатываемыми клубнями картофеля.

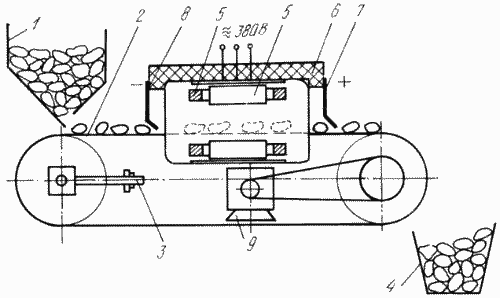

На чертеже представлен общий вид устройства для предпосадочной обработки клубней картофеля в электромагнитном поле.
Устройство имеет загрузочную емкость 1, установленную над подающим транспортером 2 с натяжным механизмом 3. Под приводным валом транспортера 2 находится приемный бункер 4.
Грузонесущая лента транспортера 2 проходит через систему физического воздействия, включающую статор трехфазного электродвигателя 5, на внешней поверхности корпуса которого установлена П-образная диэлектрическая пластина 6, при этом на вертикальных ветвях последней закреплен положительный 7 и отрицательный 8 гибкие обрезиненные электроды. Подающий транспортер 2 связан клиноременной передачей с выходным валом электропривода 9.
УСТРОЙСТВО РАБОТАЕТ СЛЕДУЮЩИМ ОБРАЗОМ
Посадочный материал (клубни) из загрузочного бункера 1 поступает на подающий транспортер 2, который вносит клубни в полость статора трехфазного электродвигателя 5, в которой образуется поле постоянного тока (между электродами 7 и 8) с одновременным наложением на него вращающегося электромагнитного поля, статора электродвигателей, то есть подвергается совместному действию поля постоянного тока и вращающегося электромагнитного поля. При выходе клубней из полости статора электродвигателя 5 они сбрасываются в приемный бункер 4.

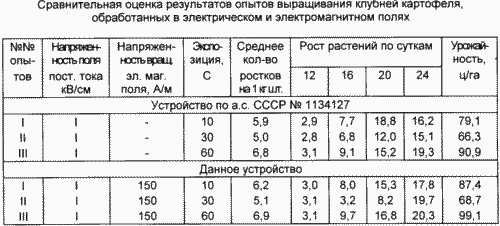

Предпосадочная обработка клубней картофеля в поле постоянного тока, напряженностью 1 кВ/см, с наложением вращающегося электромагнитного поля, с частотой вращения 3000 мин-1 и напряженностью 150 А/м, позволяет получить увеличение урожайности на 10-12% (см. таблицу).
Обработка клубней в данном устройстве оказывает стимулирующее действие на процессы прорастания клубней, рост и развитие растений, ускоряет процессы клубнеобразования и увеличивает урожайность выращиваемых культур.
Эффективность стимуляции клубней в данном устройстве зависит от напряженности поля, продолжительности его воздействия на клубни и сортовых особенностей клубней выращиваемых растений.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Устройство для предпосадочной обработки клубней картофеля в электромагнитном поле, содержащее загрузочную емкость и приемный бункер, подающий транспортер и систему воздействия, включающую разнополярные электроды для создания электрического поля, установленные над грузонесущей лентой подающего транспортера, отличающееся тем, что система воздействия снабжена источником вращающегося электромагнитного поля, в качестве которого использован статор трехфазного электродвигателя, на внешней поверхности корпуса которого установлена П-образная диэлектрическая пластина, при этом рабочий участок грузонесущей ленты подающего транспортера размещен в полости статора трехфазного электродвигателя, а разнополярные электроды для создания электрического поля закреплены на вертикальных ветвях П-образной диэлектрической пластины, расположенных перпендикулярно поверхности грузонесущей ленты подающего транспортера соответственно над входным и выходным по ходу движения последней отверстиями корпуса статора трехфазного электродвигателя, причем отрицательный электрод размещен над входным отверстием последнего, а расположенный над выходным отверстием, при этом разнополярные электроды установлены с возможностью контактирования с обрабатываемыми клубнями картофеля.
