ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2010842
СОСТАВ ДЛЯ БРИКЕТИРОВАННОГО ТОПЛИВА
Имя изобретателя: Воронин Л.Я.; Астафьев В.А.; Смарыгин С.А.
Имя патентообладателя: Смарыгин Сергей Анатольевич
Адрес для переписки:
Дата начала действия патента: 1991.01.23
Применение: в топливной промышленности и для коммунально-бытовых нужд. Сущность изобретения: состав для брикетированного топлива содержит, мас. % : нефтешлам 15 - 20; технический углерод (сажа газовая МГ - 33 или ПГМ - 33) 10 - 20 и древесные отходы до 100, что упрощает состав брикетированного топлива.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к составам брикетированного топлива и может быть использовано в топливной промышленности и для коммунально-бытовых нужд.
Известен состав для топливных брикетов, включающий компоненты, мас. , % .
Активированный уголь 8-12
Соль натрия или калия 3-14 Подсолнечная лузга 18-22 Древесные отходы Остальное (1).
Недостатком данного состава для топливных брикетов является недостаточно высокая теплотворная способность топлива.
Наиболее близким техническим решением является известный состав для твердого топлива, включающий нефтешлам 55-70 мас. % , древесные отходы (щепа, опилки) - 25-35 мас. % , дисперсный углерод - уголь 2-3 мас. % и неорганические добавки (известь, Na2SiO3) (2).
Недостатком данного состава для твердого топлива несмотря на достаточно высокую теплотворную способность является высокая токсичность топлива, обусловленная высоким содержанием нефтешламов (55-70% ), что заставляет разработчиков вводить нейтрализаторы для снижения токсичности топлива, а именно известь, т. е. усложнять состав топлива и технологию его приготовления.
Целью изобретения является упрощение состава брикетирования топлива.
Поставленная цель достигается тем, что предложенный состав для брикетированного топлива включает нефтешлам, дисперсный углерод - технический углерод (сажу) и древесные отходы при следующем соотношении компонентом. мас. % : Нефтешлам 15-20 Технический угле- род (сажу) 10-20 Древесные отходы До 100.
Существенными отличиями заявленного изобретения является то, что состав брикетированного топлива содержит в качестве дисперсного углерода техуглерод и в вышеуказанном соотношении компонентов.
Опилки, отходы сажевого производства (техуглерод) и отходы нефтеобрабатывающего производства (нефтешлам) вводят в состав для получения заданных свойств путем изменения кинетики горения топлива. Отходы сажевого производства (техуглерод) вводят в качестве адсорбента для уменьшения выхода летучих веществ на первой стадии горения (до установления термодинамического равновесия), что способствует снижению температурного градиента. Нефтешлам играет роль связующего при получении брикетов, а и повышают теплотехнические характеристики брикетов.
П р и м е р. Для приготовления состава для брикетированного топлива используют
древесные отходы лесопильного производства наибольший размер частиц не более 10 мм,
влажность не более 10% ; некондиционную сажу, в частности некондиционную печную газовую
сажу марки ПГ-33 или ПГМ-33, имеющую следующие характеристики:
Сажа ПГ-33;
Средний диаметр частиц, мкм 60-70
Удельная поверх- ность, м2/г 38-33 рН водной вытяжки 8,5-9,0 Выход летучих веществ, % 1,2
Гигроскопичность, % 0,4
Сажа ПГМ-33:
Средний диаметр частиц, мкм 50-60
Удельная поверх- ность, м2/г 30-40 рН водной вытяжки 8,0-9,0 Выход летучих веществ, % 0,1
Гигроскопичность 1,0-1,2.
Некондиционная сажа получается в результате нарушения технологических параметров. В особенности некондиционная сажа получается в самом начале технологического процесса, т. е. пока печь не прогрелась.
Жидкие отходы нефтепереработки (нефтешлам) получаются в результате очистки
нефтеловушек, нефтеотстойников и другой аппаратуры нефтеперерабатывающих заводов и
характеризуются следующими параметрами:
Состав, % : вода 10-20; механические примеси (глина, песок и др. , 2-10; содержание
нефтепродуктов 60-9
Физические свойства: Плотность 1 г/см3 Вязкость 3-5 сП
Химический состав:
Смесь асфальто-смолистых веществ (мазуты) и соляры, твердый остаток от перегонки имеет

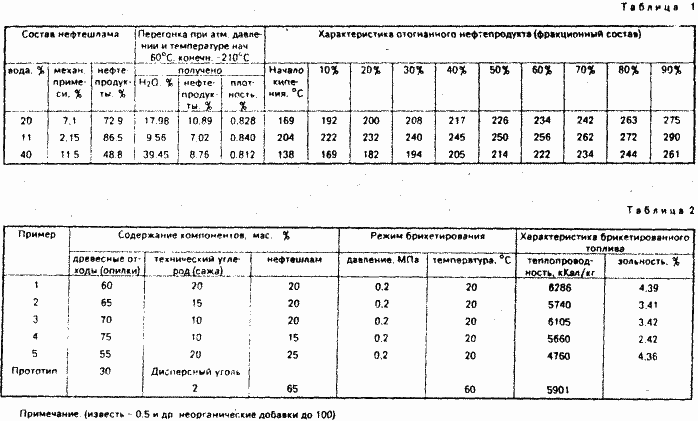

температуру размягчения около 90оС, в таблице 1 приведены характеристики
нефтешлама.
Компоненты дозируют, смешивают и смесь прессуют. Порядок введения компонентов следующий: берут отходы древесного производства (опилки) и смешивают их с отходами сажевого производства (техуглеродом), а затем в полученную смесь вводят отходы нефтеперерабатывающего производства нефтешламы и тщательно перемешивают в емкости с помощью механической мешалки. Затем полученную смесь прессуют в пресс-форме при удельном давлении 0,2 МПа и температуре 20оС.
В табл. 2 приведены составы для брикетированного топлива для предлагаемых пределов содержание компонентов (пример 1-4) и при выходе за эти пределы (пример 5), а и характеристики брикетированного топлива.
При содержании компонентов за пределами пример 5 табл. 2 снижаются технологические характеристики брикетированного топлива.
Заявленный состав в сравнении с прототипом (см. табл. 2) более прост по составу имеет высокие теплотехнические характеристики, так как технологические операции производятся при комнатной температуре. Кроме того, расширяется возможность использования отходов местного производства, которых всегда в избытке. (56) Авторское свидетельство СССР N 1505961, кл. С 10 L 5/44, 1989.
Заявка Японии N 58185688, кл. С 10 L, 1983.
ФОРМУЛА ИЗОБРЕТЕНИЯ
СОСТАВ ДЛЯ БРИКЕТИРОВАННОГО ТОПЛИВА, включающий нефтешлам, дисперсный
углерод и древесные отходы, отличающийся тем, что, с целью упрощения состава
брикетированного топлива, в качестве дисперсного углерода он содержит технический
углерод при следующем соотношении компонентов, мас. % :
Нефтешлам 15 - 20
Технический углерод 10 - 20
Древесные отходы До 100
