ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU1469788
СПОСОБ ПОЛУЧЕНИЯ МЕТАНОЛА
Имя изобретателя: Егоров С.А.; Гавря Н.А.; Новосельцева Л.В.; Мочаев А.С.; Хоменко Г.А.; Щербаков П.М.; Бак В.В.; Леонов В.Е.
Имя патентообладателя: Харьковский политехнический институт им. В.И.Ленина
Адрес для переписки:
Дата начала действия патента: 1986.06.19
Изобретение касается алифатических спиртов, в частности способа получения метанола, который используется в основном органическом синтезе, а и в качестве высокооктановых добавок к топливам. Цель - повышение выхода целевого продукта и селективности процесса. Последний ведут окислением природного газа О2-содержащим газом при раздельной подаче газов в реактор, повышенном давлении, начальной температуре смеси газов на входе реактора 330-370oС, продолжительности их контакта 0,2-0,22 с с последующим непрерывным введением в реактор метанола для охлаждения до 330-340oС разогревающейся до 370-450oС реакционной смеси. Способ позволяет повысить степень конверсии метана в метанол с 2,69 до 3,41-3,57% и селективность процесса по метанолу с 55 до 65-69%.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к низшим алифатическим спиртам, а именно к способу получения метанола, который широко используется в основном органическом синтезе, а и в качестве высокооктановых добавок к топливам.
Цель изобретения повышение выхода целевого продукта и селективности процесса достигается окислением природного газа кислородсодержащим газом при повышенных температурах и давлении при раздельной подаче природного и кислородсодержащего газа в реактор, при этом окисление ведут при начальной температуре смеси природного и кислородсодержащего газа на входе реактора 330-370oС, времени контакта газов в реакторе 0,2-0,22 с, с последующим непрерывным введением в реактор метанола для охлаждения до 330-340oС разогревающейся до 370-450oС реакционной смеси.
Пример 1 (сравнительный по прототипу,
проведен на Шебелинской опытной установке)
Природный газ состава, об. CH4 93,51; C2H63,74; C3H8 0,84; изо-C4H10 0,10;
н-C4H10 0,16; C5 0,16; N2 1,5 в
количестве 760 м3/ч под давлением 10,0 МПа
нагревают до 380oС и подают в
газофазный смеситель реактор.
На вход в реактор подают 760 м3/ч газа, состоящего из 198,43 м3/ч свежего природного газа и 561,57 м3/ч циркуляционного газа, а и воздух в количестве 102,7 м3/ч. В пусковом режиме на вход в реактор подают 760 м3/ч свежего природного газа и 102,7 м3/ч воздуха. Газовый поток вводят в реакционный объем в виде конической тонкой струи со скоростью 30 м/с (в расчете на нормальные условия). Через кольцевые зазоры подают воздух в количестве 102,7 м3/ч при температуре 30oС и давлении 10 МПа. На выходе из кольцевых зазоров воздух приобретает скорость 300 м/с и в виде кольцевой струи под углом 45oврезается в поток природного газа (соотношение линейных скоростей потоков 10: 1). Природный газ и воздух перемешиваются в смесителе газов. Газовоздушная смесь имеет температуру на входе реактора 340oС. При этой температуре наблюдается индукционный период захождения радикально-цепного процесса неполного окисления углеродсодержащих газов.
Затем наблюдается стадия окисления, в которой резко увеличивается скорость процесса, кислород срабатывает до об. за счет экзотермических реакций неполного окисления природного газа температура реакционной массы повышается до 410oС. При времени пребывания газовой смеси в реакторе 0,5 с получают послереакционную смесь состава, об. CH4 78,28; C2H63,20; C3H8 0,71; н-C4H10 0,13; изо-C4H10 0,08; C5 0,16; N2 12,5; CO 1,02; CO2 0,19; H2 0,5; CH3OH 1,65; C2H5OH 0,028; C3H7OH 0,002; изо-C4H8OH 0,0009; CH2O 23; CH3COOH 0,0008; (CH3)2O 0,03; CH3C2H5O 0,04; (CH3)2CO 0,19; CH3C2H5CO 0,005; H2O 1,28.
После газофазного смесителя-реактора реакционная смесь поступает в холодильник-конденсатор, где жидкую фазу отделяют от непрореагировавшего газа. После сепаратора непрореагировавший газ, имеющий состав, об. CH4 81,65; C2H6 3,30; C3H80,73; н-C4H10 0,08; изо-C4H100,13; C5 0,13; CO2 0,23; N2 12,19; CO 1,05; H20,5, возвращают в газопровод или в цикл на дальнейшую переработку. Метанол-сырец, имеющий состав, мас. CH3OH 56,20; CH2O 1,80; H2O 35,20 и другие органические продукты 5,80, в количестве 47,90 кг/ч поступает в блок емкостей, а затем на ректификацию с целью определения метанола, формальдегида и других кислородсодержащих продуктов. Содержание целевых продуктов (CH3OH, CH2O) составляет 58,0 мас. в том числе метанола 56,2 мас. формальдегида 1,8 мас. общее количество получаемого продукта 47,50 кг/ч, конверсия метана в целевые продукты 2,69% (CH3OH 2,68% CH2O 0,01%). Селективность процесса по целевым продуктам 55,88% (CH3OH 55,71% CH2O 0,11%).
Пример 2
Условия проведения процесса
отличаются от указанных в примере 1 тем, что
температура природного газа на входе в
реактор составляет 365oС, температура
газовоздушной смеси 330oС, температура
в зоне реакции 370oС, причем после
времени пребывания газовой смеси в
реакторе, равного 0,22 с, в зону реакции
впрыскивают метанол-сырец (66,75 кг/ч) или
метанол-ректификат (105,05 кг/ч), температура
реакционной смеси при этом понижается от 370
до 330oС.
Метанол-сырец имеет состав, мас. CH3OH 75,25; CH2O 6,75; Н2O 13,81 и другие органические продукты 4,19.
Содержание целевых продуктов (CH3OH, CH2O) составляет 820 мас. в том числе метанола 75,25 мас. формальдегида 6,75 мас. общее количество получаемого продукта 44,38 кг/ч (без учета закалочного метанола), конверсия метана в целевые продукты составляет 3,75% (CH3OH 3,25% CH2O 0,32%). Селективность процесса по целевым продуктам 75,54% (CH3OH 68,71% CH2O 6,83).
П р и м е р 3
Условия проведения процесса
отличается от указанных в примере 1 тем, что
температура природного газа на входе в
реактор составляет 365oС, температура
газовоздушной смеси 330oС, температура
в зоне реакции 370oС, причем после
времени пребывания газовой смеси в
реакторе в течение 0,22 с в зону реакции
впрыскивают метанол-сырец или метанол-ректификат,
температура реакционной смеси понижается
от 370 до 340oС.
Метанол-сырец имеет состав, мас. CH3OH 72,36; CH2O 6,48; H2O 16,25 и другие органические продукты 4,91. Содержание целевых продуктов 78,84 мас. в том числе метанола 72,36 мас. формальдегида 6,48 мас. общее количество получаемого продукта 44,59 кг/ч (без учета закалочного метанола), конверсия метана в целевые продукты 3,41% (CH3OH 3,08% CH2O 0,33%). Селективность процесса по целевым продуктам 71,96% (CH3OH 65,13% CH2O 6,83%).
П р и м е р 4 (сравнительный)
Условия
проведения процесса отличаются от
указанных в примере 1 тем, что температура
природного газа на входе в реактор
составляет 365oС, температура
газовоздушной смеси 330oС, температура
в зоне реакции 400oС, причем после
времени пребывания газовой смеси в
реакторе, равного 0,22 с, в зону реакции
впрыскивают метанол-сырец или метанол-ректификат,
температура реакционной смеси понижается
от 370 до 320oС.
Метанол-сырец имеет состав, мас. CH3OH 70,35; CH2O 6,82; H2O 15,48 и другие органические продукты 7,35.
Содержание целевых продуктов составляет 77,17 мас. в том числе метанола 70,35 мас. формальдегида 6,82 мас. общее количество полученного продукта 24,15 кг/ч (без учета закалочного метанола), конверсия метана в целевые продукты 1,67% (CH3OH 1,43% CH2O 0,24%). Селективность процесса по целевым продуктам 74,18% (CH3OH 69,52% CH2O 4,66%).
П р и м е р 5 (сравнительный)
Условия
проведения процесса отличаются от
указанных в примере 1 тем, что температура
природного газа на входе в реактор
составляет 365oС, температура
газовоздушной смеси 330oС, причем после
времени пребывания газовой смеси в
реакторе в течение 0,22 с в зону реакции
впрыскивают метанол-сырец или метанол-ректификат,
температура реакционной смеси понижается
от 370 до 350oС.
Метанол-сырец имеет состав, мас. CH3OH 62,25; CH2O 6,18; H2O 23,52 и другие органические продукты 8,05.
Содержание целевых продуктов составляет 68,43 мас. в том числе метанола 62,25 мас. формальдегида 6,18 мас. общее количество полученного продукта 44,29 кг/ч (без учета закалочного метанола), конверсия метанола в целевые продукты 3,17% (CH3OH 2,86% CH2O 0,31%). Селективность процесса в целевые продукты 67,63% (CH3OH 61,02% CH2O 6,61%).
П р и м е р 6
Условия проведения процесса
отличаются от указанных в примере 1 тем, что
температура природного газа на входе в
реактор составляет 410oС, температура
газовоздушной смеси 370oС, температура
в зоне реакции 450oС, причем после
времени пребывания газовой смеси в
реакторе в течение 0,20 с в зону реакции
впрыскивают метанол, температура
реакционной смеси понижается от 450 до 330oС.
Метанол-сырец имеет состав, мас. CH3OH
53,08; CH2O 6,45; H2O 30,18 и другие
органические продукты 10,29. Содержание
целевых продуктов составляет 59,53 мас. в том
числе метанола 53,08 мас. формальдегида 6,45 мас.
общее количество полученного продукта 44,32
кг/ч (без учета закалочного метанола),
конверсия метана в целевые продукты 2,8% (CH3OH
2,47% CH2O 0,33%). Селективность процесса в
целевые продукты 58,33% (CH3OH 51,81% CH2O
6,52%).
П р и м е р 7
Условия проведения процесса
отличаются от указанных в примере 1 тем, что
температура природного газа на входе в
реактор составляет 380oС, температура
газовоздушной смеси 330oС, температура
в зоне реакции 410oС, причем время
пребывания газовой смеси в реакторе в
течение 0,20 с, затем в зону реакции
впрыскивают метанол-сырец или метанол-ректификат,
температура реакционной смеси понижается
от 410 до 330oC.
Метанол-сырец имеет состав, мас. CH3OH 68,51; CH2O 6,78; H2O 15,25 и другие органические продукты 9,46.
Содержание целевых продуктов составляет 75,29 мас. в том числе метанола 68,51 мас. формальдегида 6,78 мас. общее количество полученного продукта 44,53 кг/ч (без учета закалочного метанола), конверсия метана в целевые продукты 3,54% (CH3OH 3,22% CH2O 0,32). Селективность процесса в целевые продукты 76,08% (CH3OH 69,25% CH2O 6,83%).
П р и м е р 8 (сравнительный)
Условия
проведения процесса отличаются от
указанных в примере 1 тем, что температура
природного газа на входе в реактор
составляет 380oС,
Температура газовоздушной смеси 340oС,
температура в зоне реакции 410oС,
причем после времени пребывания газовой
смеси в реакторе в течение 0,18 с в зону
реакции впрыскивают метанол-сырец или
метанол-ректификат, температура
реакционной смеси понижается от 410 до 330oC.
Метанол-сырец имеет состав, мас. CH3OH 60,21; CH2O 6,25; H2O 25,21 и другие органические продукты 8,33.
Содержание целевых продуктов составляет 66,46 мас. в том числе метанола 60,21 мас. формальдегида 6,25 мас. общее количество полученного продукта 40,28 кг/ч (без учета закалочного метанола), конверсия метана в целевые продукты 2,82% (CH3OH 2,51% CH2O 0,31%). Селективность процесса в целевые продукты 61,89% (CH3OH 55,28; CH2O 6,61%).
П р и м е р 9 (сравнительный)
Условия
проведения процесса отличаются от
указанных в примере 1 тем, что температура
природного газа на входе в реактор
составляет 380oС, температура
газовоздушной смеси 340oС, температура
в зоне реакции 410oС, причем после
времени пребывания газовой смеси в
реакторе в течение 0,23 с в зону реакции
впрыскивают метанол-сырец или метанол-ректификат,
температура реакционной смеси понижается
от 410 до 330oС.
Метанол-сырец имеет состав, мас. CH3OH 52,28; CH2O 6,85; H2O 30,28 и другие органические продукты 10,59.
Содержание целевых продуктов составляет 59,13 мас. в том числе метанола 52,28 мас. формальдегида 6,85 мас. общее количество полученного продукта 32,89 кг/ч (без учета закалочного метанола), конверсия метана в целевые продукты 2,22% (CH3OH 1,89% CH2O 0,33%). Селективность процесса в целевые продукты 56,04% (CH3OH 50,21% CH2O 5,83%).
П р и м е р 10
Условия проведения процесса
отличаются от указанных в примере 1 тем, что
природный газ имеет состав, об. CH4 89,84; C2H64,6; C3H8 1,66; C4H10 0,64; C5+3,22; CO2 0,2; N2 0,78, температура
природного газа на входе в реактор
составляет 380oС, температура
газовоздушной смеси 330oС, температура
в зоне реакции 410oС, причем после
времени пребывания газовой смеси в
реакторе в течение 0,22 с в зону реакции
впрыскивают метанол-сырец или метанол-ректификат,
температура реакционной смеси понижается
от 400 до 330oС.
Метанол-сырец имеет состав, мас. CH3OH 75,35; CH2O 6,77; H2O 6,77; H2O 13,70 и другие органические продукты 4,18.
Содержание целевых продуктов (CH3OH, CH2O) составляет 82,0 мас. в том числе метанола 75,25 мас. формальдегида 6,75 мас. общее количество полученного продукта 44,12 кг/ч (без учета закалочного метанола), конверсия метана в целевые продукты составляет 3,51% (CH3OH 3,20% CH2O 0,31%). Селективность процесса по целевым продуктам 76,12% (CH3OH 69,28% CH2O 6,84).

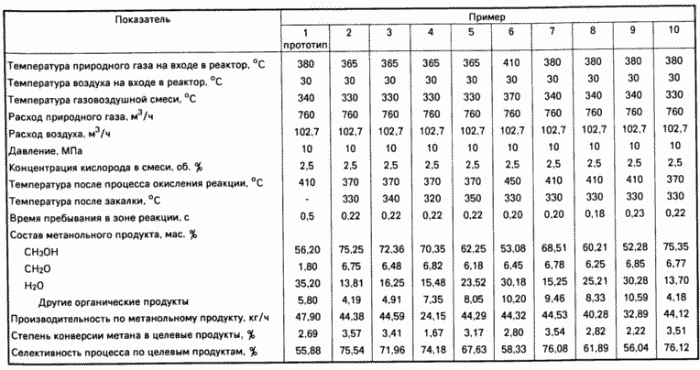

Результаты процесса по примерам 1-10 представлены в таблице.
Настоящий способ позволяет повысить степень конверсии метана в метанол с 2,69 до 3,41-3,57% и селективность процесса по метанолу с 55 до 65-69%
ФОРМУЛА ИЗОБРЕТЕНИЯ
Способ получения метанола окислением природного газа кислородсодержащим газом при повышенных температуре и давлении при раздельной подаче природного и кислородсодержащего газа в реактор, отличающийся тем, что, с целью повышения выхода целевого продукта и селективности процесса, последний ведут при начальной температуре смеси природного и кислородсодержащего газа на входе реактора 330 370oС, времени контакта их в реакторе в течение 0,2 - 0,22 с с последующим непрерывным введением в реактор метанола для охлаждения до 330 340oС разогревающейся до 370 450oС реакционной смеси.
