  Для изготовления призматических стереоочков вам понадобится футляр от CD-диска (рис. 1), полистироловый клей (например дихлорэтан, либо клей прилагаемый к детским наборам по сборке моделей). Из инструментов - резак для резки пластмассы также напильник либо шкурка.

СПОСОБ И МЕТОДИКА ИЗГОТОВЛЕНИЯ СТЕРЕООЧКОВ

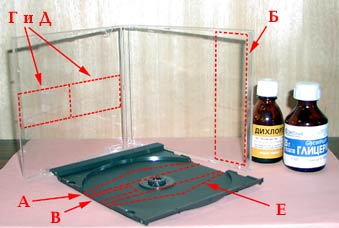

Рис.1 Алым цветом показано, какие детали вырезаются из разных элементов футляра

  Из нижней крышки футляра от CD-диска вырезаете деталь Б (размер в длину у вас вынужден получится автоматически - от стенки вплоть до стенки), чтобы никак не процарапывать пластик насквозь подпилите боковые ребра крышки - прорезанный на половину толщины пластик легко также ровно переломится.
Детали А, В также Е вырезаются из черной средней вкладки - с пары сторон центрального выступа прорезаете пластик от стенки вплоть до стенки, также из полученных частей доделываете детали. В перегородке В сверху также снизу нужно сделать пазы произвольной формы (для перетекания жидкости также воздуха). Глянцевую сторону этой перегородки нужно потереть шкуркой, чтобы никак не было бликов. Детали А также Е нужно станет вклеивать шероховатой стороной внутрь призмы.

  После того как будто все детали вырезаны, подровняйте полоски Б, В, Г также Д по вышине на напильнике либо на шкурке (шкурку положите на ровную поверхность).

  В какое время все детали готовы (рис. 2) - можноприступать к сборке: к середине полоски Б приклеивается перегородка В - смачивать клеем нужно обе детали, если клей весьма жидкий, нужно добавить стружку, оставшуюся при труду. Пока что клей никак не совсем высох (есть возможность немножко сдвинуть детали), приклеиваем стенки Г также Д, выравниваем получившуюся систему, также приклеиваем ко низу детали Е.

ПОСЛЕДОВАТЕЛЬНОСТЬ СБОРКИ СТЕРЕООЧКОВ

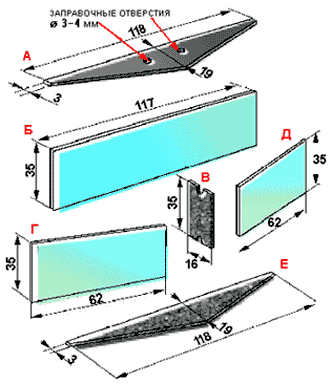

Рис.2 Заготовки для призмы

Последовательность операций по склейке призмы

1. Приклеивается перегородка В к центру полоски Б.

2. Приклеиваются боковые грани Г и Д.

 После этого нужно дать клею высохнуть, если есть щели - заделать (замешав клей со стружкой погуще), плюс, позже высыхания клея, провести испытания - для пробы залить внутрь призмы кипяченую отстоенную воду.

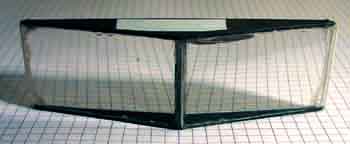

  Если призма склеена тщательно, никак не протекает, то можнопроверить ее оптические свойства - рассмотреть чрез нее стереокартинку для инверсного (перекрестного) способа, например из журнала "Наука и жизнь" (№4, 1998 г., №5, 2000 г.).

СТЕРЕООЧКИ

  Если вы заметили протечки, промажьте швы еще раз клеем. Если протечек нет - можнопродолжить работу, высушить также протереть внутренние поверхности призмы также приклеить верхнюю крышку (матовой стороной вниз). После высыхания клея останется только заправить призму жидкостью. Заливать в призму лучше всего глицерин (показатель преломления глицерина больше чем у воды, плюс, поэтому, призма станет сильнее сдвигать изображения - можностанет поближе рассматривать стереокартинку). Можно заправить призму также дистиллированной водой. Просто так залить жидкость никак не удастся - жидкость станет у вас на руках, на столе - всюду, помимо органы призмы. Удобней всего использовать шприц, можновоспользоваться пипеткой (если хватит терпения), но можновоспользоваться дублем отрезками пластиковой трубочки: одна трубочка погружается во флакончик с глицерином, другой конец прижимается к заправочному отверстию, но чрез вторую трубочку, прижатую ко другому отверстию - отсасывается атмосфера. После заполнения заправочные отверстия нужно протереть также заклеить кусочками самоклеющейся пленки.

Автор статьи: Сергей Величкин
