Внешний фильтр для аквариума своими руками. Вариант 2

По теме:


Начну с небольшого предисловия. Хоть аквариум у меня давно 140 литров, но себя считаю лишь любителем. Так как держал рыбок чисто для души (надо чем-то заниматься). Зимой у меня находилось время смотреть за своими питомцами, а летом не до них было, бывало, так запущу, что уже скелеты приходилось вылавливать. И вот сидя очередным зимним вечером, я посмотрел на свой аквариум и решил надо, что-то делать так продолжатся, не может больше. Хотелось всё время добиться чистой воды бурной растительность, но получалось лишь частично. Даже когда на замену внутреннего фильтра Atman f-102 я приобрел, более мощный Atman f-104.

Результатов таких, каких хотелось, не получилось. И вот я решил или мысль меня посетила, не помню, только я зашёл в Интернет и стал искать, как добиться нормального состояния и обнаружил, что ещё помимо внутренних фильтров есть внешний фильтры. Короче говоря, ознакомившись с ними, я пришел к выводу, что это то, что мне нужно, но вот цены немного покусывали (Киевские Интернет цены 800-1400 гр. самый дешевый Китайский Atman CF- 800---- 600гр.).

Так как я живу, в Украине в ста километрах от Херсона в небольшом городишке то таких фильтров у нас вообще в продаже нет. А ехать в Херсон я не был уверен, что найду по той цене, что в Киеве и то, что мне нужно. Заказывать через Интернет тоже не хотелось, так как я предпочитаю смотреть товар, а потом платить, а не на оборот. Я уже стал ломать голов как придумать вроде что-то похожее и с чего, как вдруг я наткнулся на сайте на самодельный внешний фильтр.

После очень долгих раздумываний я пришел к окончательному выводу, что надо делать самоделку. Почему я так решил, во-первых, доступностью запчастями накрылся краник пошел, купил или даже мотор от внутреннего фильтра они у нас есть в наличии, пошел купил фильтр мотор поставил от него и ни каких проблем. А так ехать в Херсон есть там что-то или нет, а это всё время, рыбки ждать не будут. Но так как трубы у нас 200 просто не завозят, она у нас не пользуются, спросом была только 160 и 100. Придя, домой я немного даже расстроился, но замеряв помпу с фильтра Atman f-104 (по характеристикам она была, то что нужно Описание: Мощность - 38 Вт Производительность - 2000 л/ч Подъем воды - 2 м ) я убедился, что всё должно встать только очень в притык. Так как муфт такой длинны 350мм не было, взял метровый кусок 160мм трубы и заглушки. Соединять решил всё пластиковыми соединениями. Составил список что надо, и после покупки всего необходимого взялся за работу.

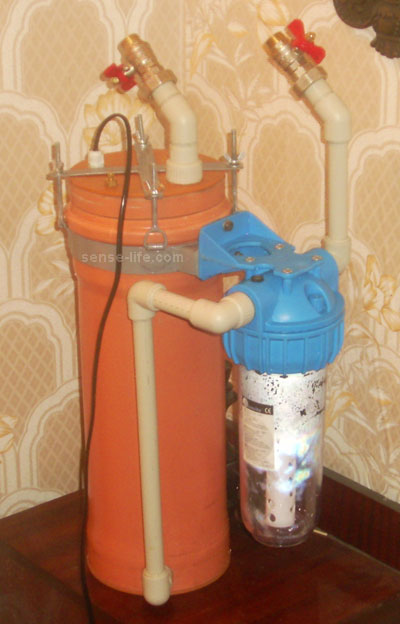

самодельный внешний фильтр

Ещё раз, ознакомившись с внутренними фильтрами, я взял за основу фильтр Eheim Classic 2213

Технические характеристики: Для аквариума: до 250 л
Производительность: 440 л/ч
Высота подъема воды: 1,5 м
Объем фильтра : 3 л.
Размеры: 160 х 160 х 355 мм.
Потребляемая мощность: 8 вт.

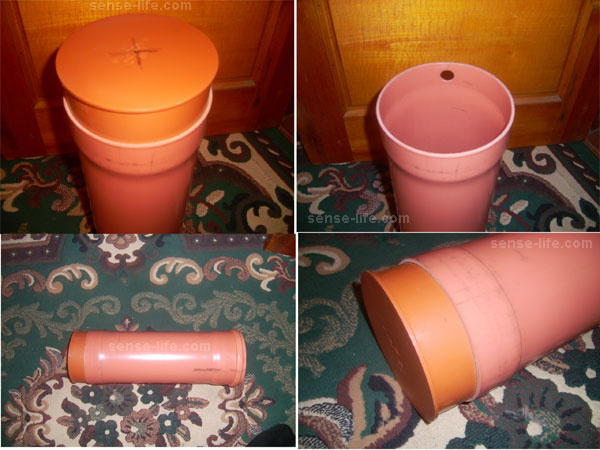

Высота помпы Atman f-104 составляла,10 см то я приплюсовал, и получилось 160х160х450мм. Отрезов от метровой трубы 45 см я стал думать, как мне сделать днище хотел сперва вырезать с толстого пластика круг посадить на силикон и саморезами по торцам засверлить, но потом меня осенило, а что если нагреть трубу и вставить заглушку. Я взял отрезанный кусок от основного и пошел экспериментировать. На газовой плите (самая большая горелка) я стал прокручивать над пламенем (пришлось надеть рукавички, пальцам было горячее) труба со временем стала размягчаться, становится такой себе эластичной резиной, и у меня получилось вставить заглушку. Поняв, что всё получится очень хорошо я проделал с основной заготовкой тоже самое (если кто захочет сделать подобное то знайте сильно не опускайте к пламени чтобы не попалить пластик прокручивать трубу надо равномерно и, пробуя её на эластичность, спешка здесь не нужна вас будет 50см трубы так что потренироваться будет на чём)

Пластиковая труба для фильтра

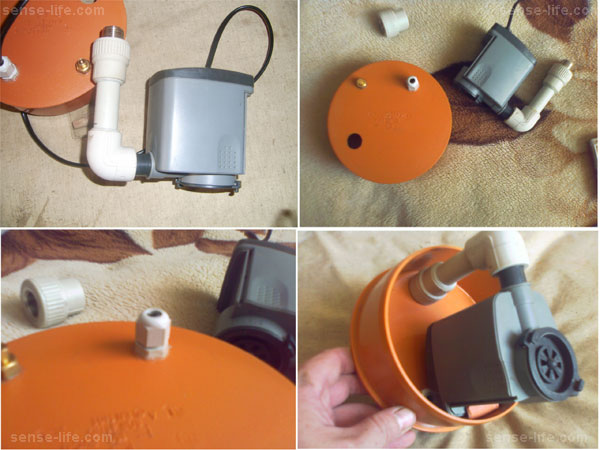

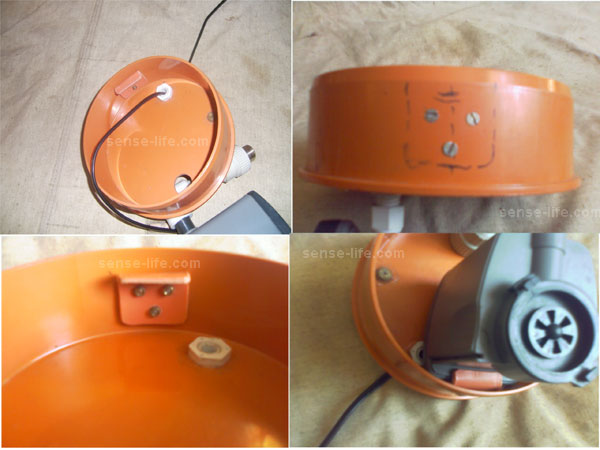

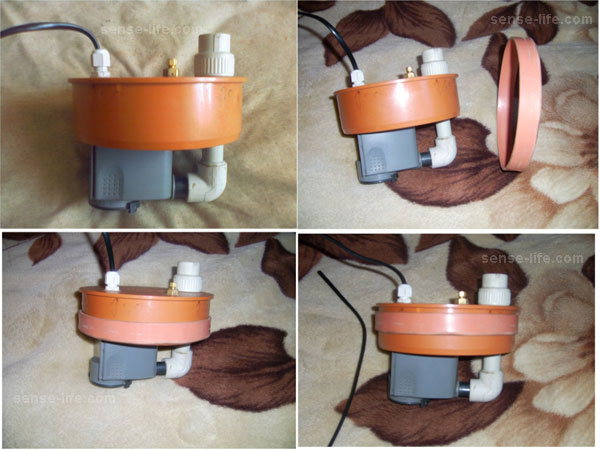

Так днище у меня сделано, решил заняться верхней частью, всё получилось, даже лучше чем я мог себе представить, носик от помпы подошел впритык в 20 уголок, осталось только смазать пластик аквариумным силиконом и всё окей. У двигателя был сзади уступ, то я решил сделать подпорную планку, чтобы двигатель висел не только на носике, но и упирался в планку (всё тоже промазал силиконом) Так как эта вся часть заглушки должна была засаживаться в трубу не полностью, чтобы в будущем можно было её вытащить то я отрезал с экспериментальной трубы кольцо шириной 24 мм отдел на заглушку она послужит упором.

внешний фильтр своими руками

самодельный фильтр аквариумный

При установке крана Маевского решил просверлить дырку такую, чтобы самим Маевским при вкручивание нарезать резьбу немножко поработал натфильком и всё получилось (тоже посадил на силикон) Фитинг под провод купил на рынке (они есть, разного диаметра используются для уличных фонарей или электромоторов)

внешний фильтр для аквариума

Так как меня не устраивала загрузка фильтрующих элементов, как в немецком фильтре, так и в самодельном фильтре опубликованным на этом сайте, то я решил сделать загрузочные корзинки как в фильтрах Eheim Professionel 2224 и так далее.

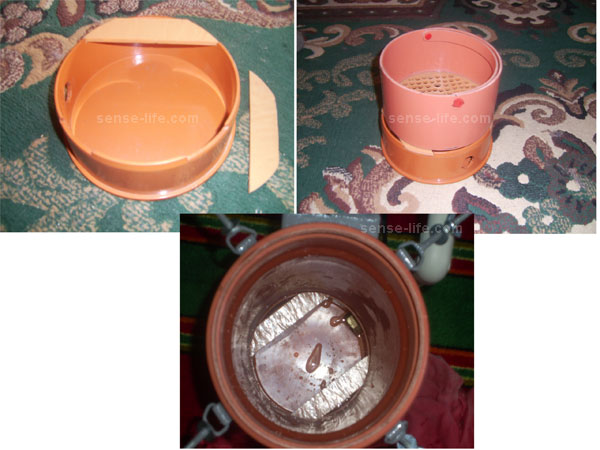

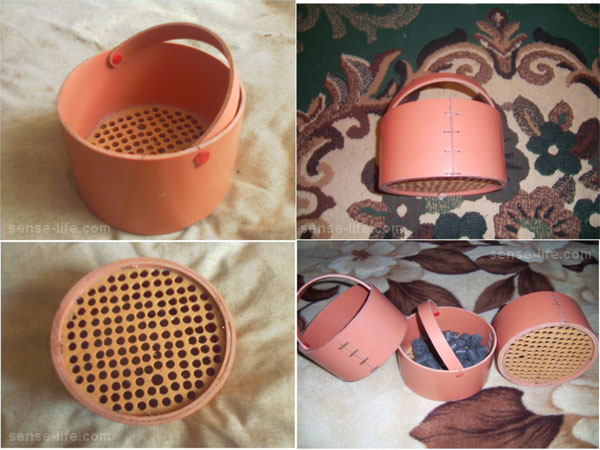

Не найдя нужной тары, я решил изготовить из оставшейся трубы корзинки. Сделал я их три штуки по 8 см. можно и обойтись двумя под керамические кольца и биологические шарики а остальное заполнить губкой если найдёте в диаметре 160х160 (отрезав 8 см я разрезал этот кусок вдоль потом засунул в трубу и очертив сколько надо отрезать, добиться надо так чтобы зазор был не большой, чтобы корзинка ходила без усилий ) сперва я склеил клеем по пластику, а для прочности сделав дырочки, скрутил медной проволокой, её я утопил в канавки сделанные с помощью выжигателя по дереву. Вырезав дно и насверлив отверстий можно было посадить на аквариумный силикон, но я решил перестраховаться (нехотелось чтобы в один прекрасный день при вытаскивание отклеилось дно и весь наполнитель высыпался,)

Я вырезал полоску 3 мм и вставил её. Её посадил на силикон и скрутил проволокой с четырёх сторон, тоже сделал канавки и утопил. После этого на силикон посадил дно. Ручку тоже сделал из трубы. Можно использовать болтики с подтаем но я взял стержень с пластикова дюбеля (с помощью них крепят пенопласт к стене ) нарезал по 2 см бочонки и с помощью нагретого на плите болтика, шляпкой прижёг получилось неплохо.

корзина для фильтра

Да к с тати когда труба остыла я аккуратно выстучал заглушку из трубы .В заглушке я вставил две пластинки для того чтобы корзины при установке упирались в неё. Их я утопил заподлицо с краем. При установке заглушка промазывается силиконом аквариумным и засаживается до упора.

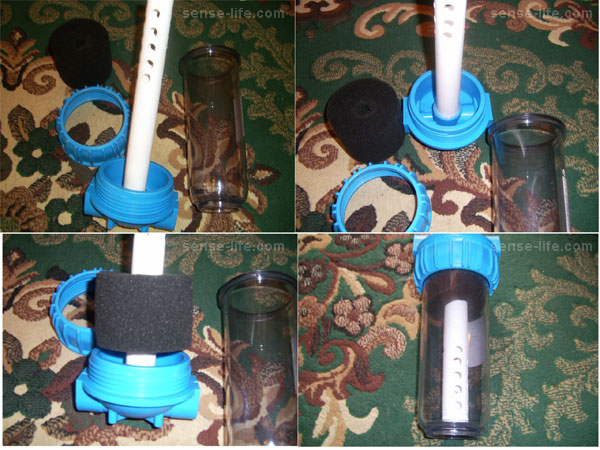

Колбу от бытового фильтра я решил всё таки купить большую (маленькая колба идёт с солевым наполнителем и в отдельности я как знаю ставится на холодной воде перед машинкой стиральной) Я решил сделать по принципу мотоциклетного краника у отечественных мотоциклов. Вода будет заходить в фильтр на оборот по трубке в низ колбы а потом через губку в верх. Трубу я подпилил по размерам колбы на одном конце просверлил отверстия а другой конец посадил на силикон. Поролон купил уже готовый в зоомагазине круглый в колбу заходит плотненько.

колба от бытового фильтра

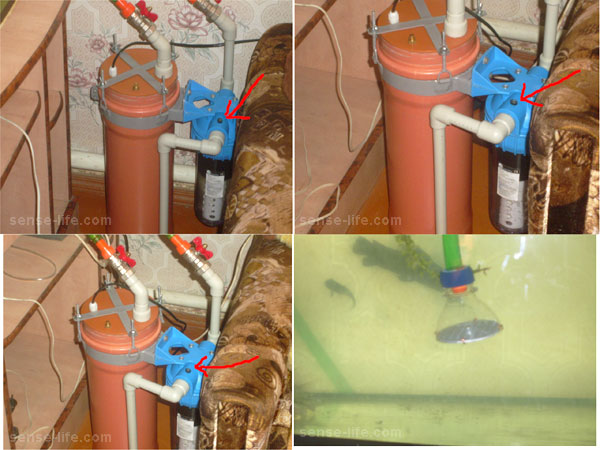

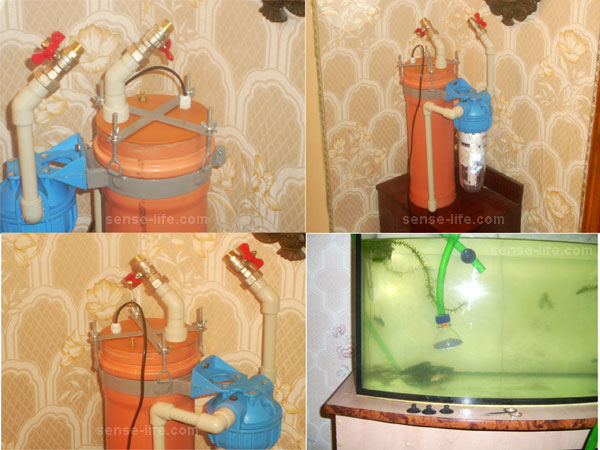

Кстати если будете использовать бытовой фильтр, то старайтесь брать с краном Маевским с верху, а не с боку как у меня для лучшего выхода воздуха мне пришлось просверлить небольшое отверстие и закрутить саморез с резинкой, на фото я показал стрелочкой. Колбу я прикрутил на специальный хомут крепёж на фото видно это приспособление, к ней было прикреплено четыре болта с барашками, которые прижимают верхнюю крышку от открывания. Благодаря этому я могу в раздельности, открывать крышку, не трогая колбу от бытового фильтра.

самодельный внешний фильтр для аквариума

внешний фильтр своими руками

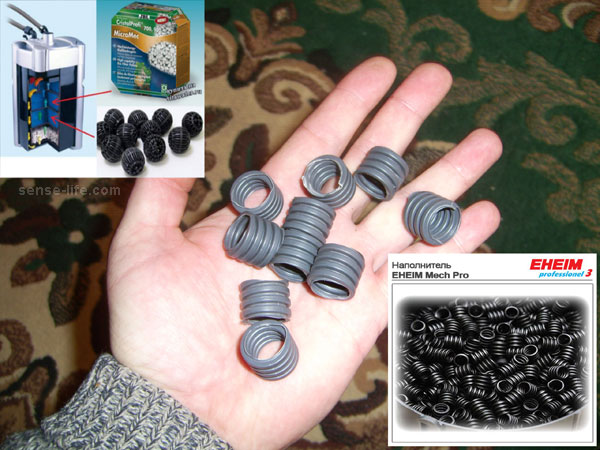

Для засасывания воды в фильтр я использовал пластиковую бутылочку 0,5 литров от напитка, отрезал горлышко и уже готовую пластиковую пластинку с дырочками (дырочки просверлил маленькие, чтобы рыбок не засосало) прикрутил проволочкой. Если теперь мне надо почистить, то легко можно открутить эту колбу. Заполнял я фильтр так: первая корзинка керамзитом на половину с пластиковыми кольцами нарезанные с пластиковой гофры для электропроводки (они к стати напоминают фирменный наполнитель)

наполнитель для фильтра

вторую корзинку пористой губкой для бактерий, третью мелкопористой губкой и прокладкой из синтепона. Можете ознакомится с способами заполнения фильтров на сайте

После запуска фильтра негде не потекло, (все резьбовые соединения я проматывал паклей и промазывал аквариумным силиконом). Фильтр работает тихо, хотя когда фильтр Atman f-104 работал внутри аквариума, то было небольшое дребезжание, что ночью очень сказывалось, и мне приходилось отключать его чтобы заснуть, а теперь ели слышно, что его помпа в самодельном внешнем фильтре работает. Насчет отчистки то ещё рано говорить, так как фильтр работает всего неделю, но уже заметен результат, вода стала более прозрачной, рыбки даже веселей стали себя вести. Напор не изменился, помпа качает хорошо, хотя губка в бытовом фильтре уже наполовину забита. Затраты у меня примерно составили 500 гр учитывая что насос от фильтра у меня был и керамзит дармовой. А дальше Вам решать делать или купить готовый, если они есть у вас в магазинах. Ну, вот, пожалуй, и все.
